Fördelningsskåp för Gatubelysning med 6A säkring: TN-S system

Teknisk information

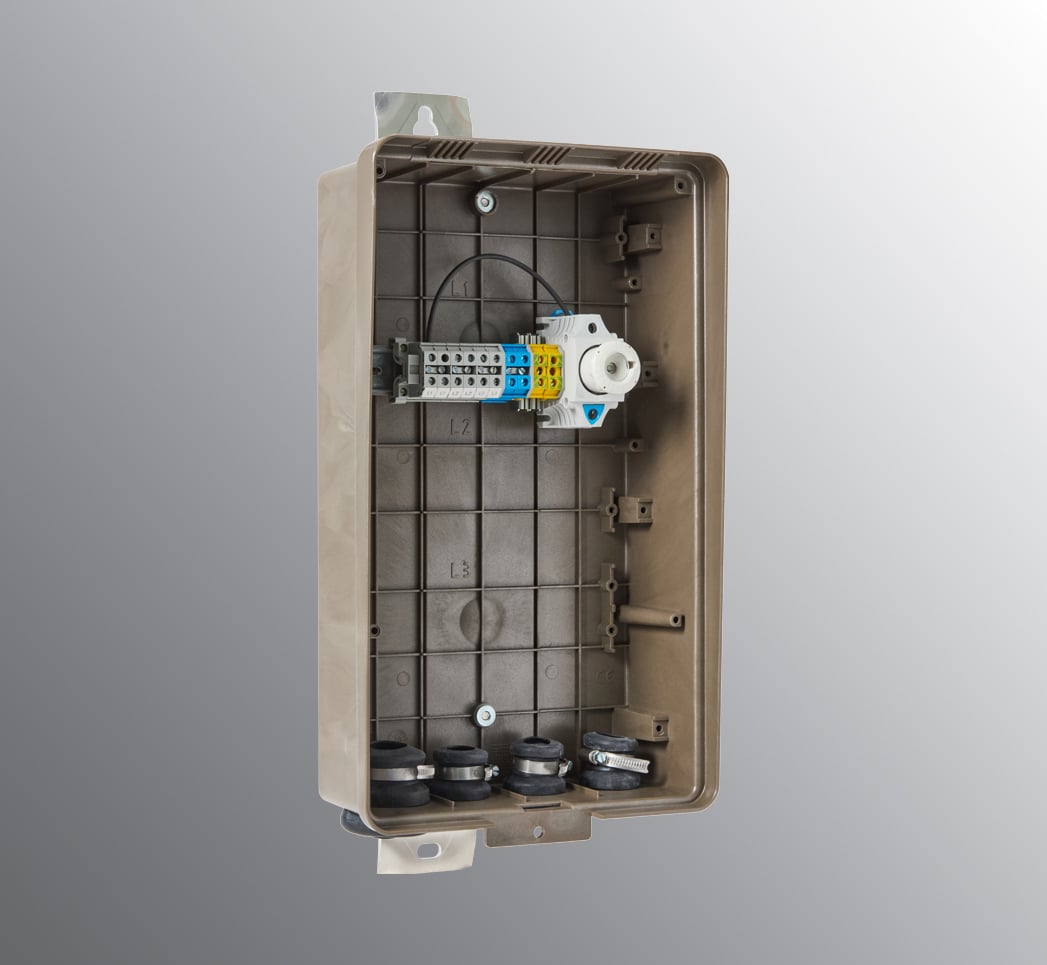

Fördelningsskåp för jämn fördelning av belastningen på matande (TN-C) 3-faskabel till gatubelysning. Inkommande och utgående femledar 3-faskabel ansluts på DIN monterade dubbelplintar, 0,5 mm2 -16 mm2, Cu- alt. Al-kabel (Al-kabel: etsande fett måste användas). Belysningsarmaturen ansluts via avsäkrad 6A utgång på säkringssockel och vald fas L1, L2 eller L3 för jämt belastning, jord och nolla ansluts på DIN monterade plintar. Skåpet levereras med fästkonsol i aluminium och fästskruvar för stolpmontage. Skåpet är utrustat med EBR-lås. Kabelgenomföringar i skåpets botten, 3 st för kabel med diameter 15–31 mm (max 50 mm2) och 1 st för kabel med diameter 15–37 mm (max 95 mm2).

Anslutningsklämmor

Fasklämmor L1, L2 och L3 dubbelplint (0,5–16 mm2 koppar- eller aluminiumkabel)Fasklämmor uttag 1-fas (0,5–16 mm2 koppar- eller aluminiumkabel)Säkringssockel: (1,5–35 mm2 koppar- eller aluminiumkabel)
